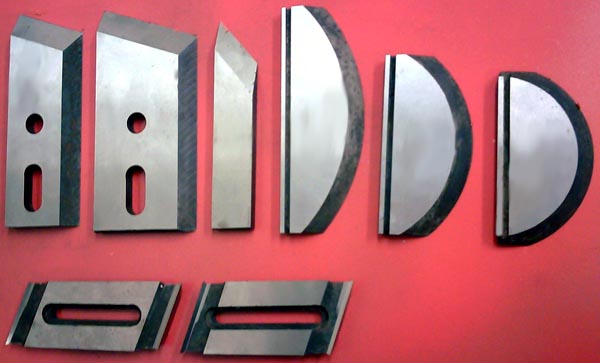

Станок модели ЗОЦ предназначен для заточки ножей оцилиндровочного оборудования:

• чистовых и черновых ножей с углом заострения 30°;
• радиусных ножей для выборки продольного паза с углом заострения 45°, для диаметров брёвен от 180 до 320мм;
• фрезерных ножей с углом заострения 45°, длиной до 160мм.

Наименование Данные Угол заострения черновых и чистовых ножей, град. 30 Угол заострения фрезерных ножей, град 45 Максимальная длина фрезерных ножей, мм. 160 Угол заострения радиусных ножей, град. 45 Радиус ножей, мм: минимальный максимальный 93 132 Шлифовальный круг Круг чашка 6.125х63х32 25А 25СМ1 7 5  К8 35м/c Б2  ГОСТ 2424-83 Номинальная окружная скорость шлифовального круга, м/с. 18 Габаритные размеры, не более, мм. (длина х ширина х высота) 800 х 400 х 700 Масса станка, не более, кг. 60 Норма обслуживания, чел. 1 Род тока питающей сети Переменный трехфазный Номинальная частота тока, Гц. 50 Номинальное напряжение, В. 380 Электродвигатель привода: номинальная мощность, кВт. синхронная частота вращения, об/мин. 0,75 3000

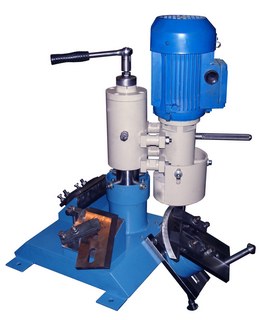

Описание станка

Станина станка представляет собой жесткую сварную коробку. На станине закреплены два столика для заточки плоских ножей (на одном из столиков закреплен алмазный палец для правки заточного круга) и установлены основные узлы станка: механизм подъема, шпиндель, стол поворотный.

Механизм подъёма. На вертикальной стойке, закрепленной на основании, вверх-вниз за счёт передачи винт-гайка перемещается корпус. Корпус со стойкой может поворачиваться в шарикоподшипниках вокруг её оси. На корпусе смонтирован шпиндель.

Шпиндель. Заточной круг вращается в шарикоподшипниках от электродвигателя, через упругую муфту.

Стол поворотный. Служит для базирования радиусных ножей. Имеет возможность установки необходимого радиуса ножа и позволяет производить заточку по задней грани по радиусу, совершая  качательные движения (при установке стола в горизонтальное положение можно производить заточку ножей по плоскости, по передней грани ножа).

Схемы заточки

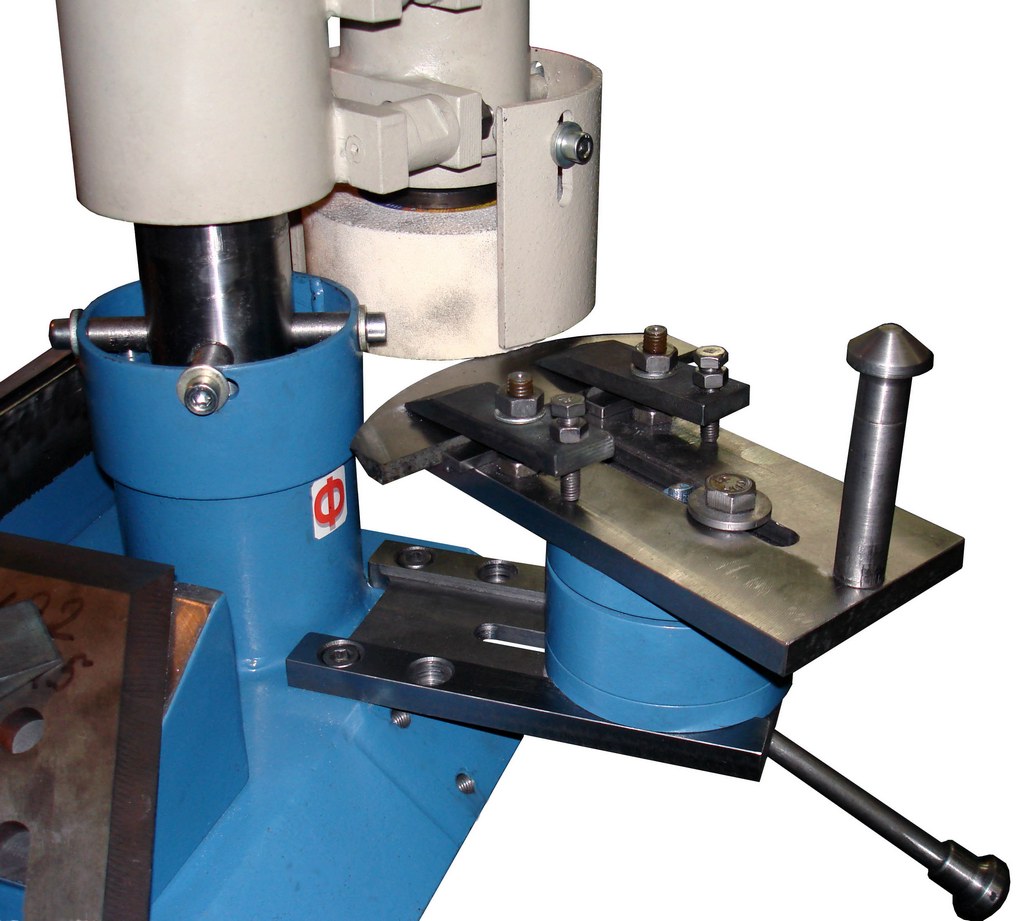

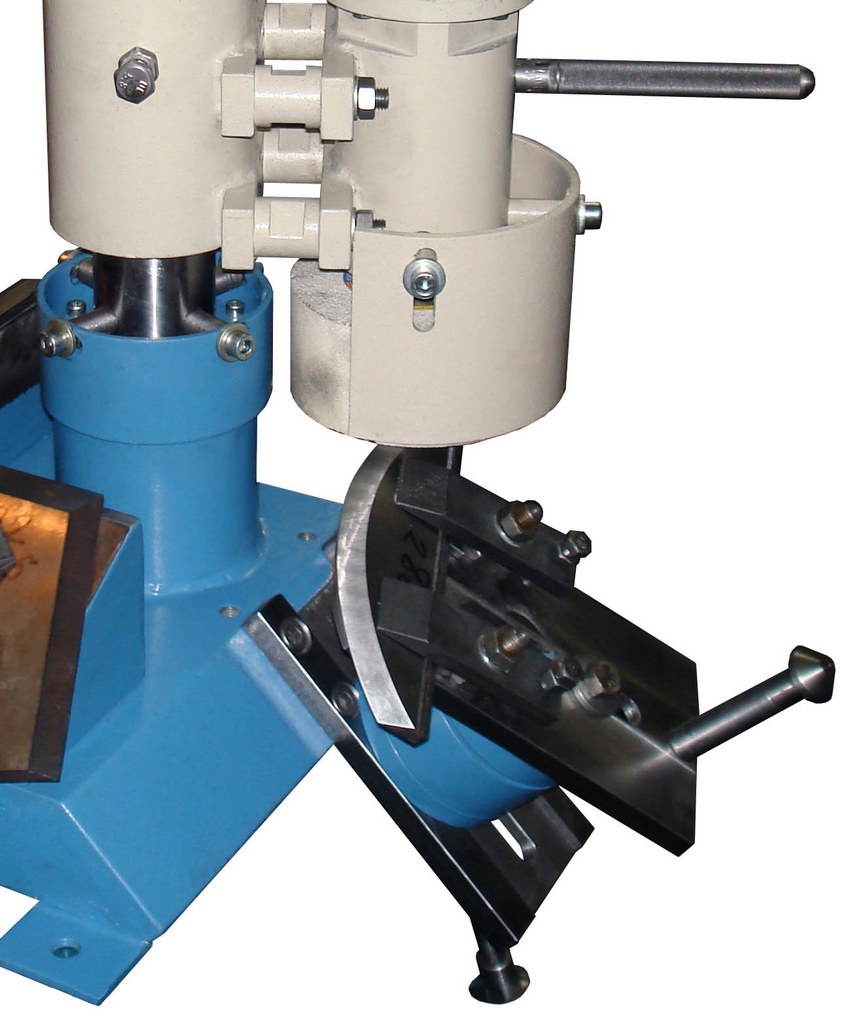

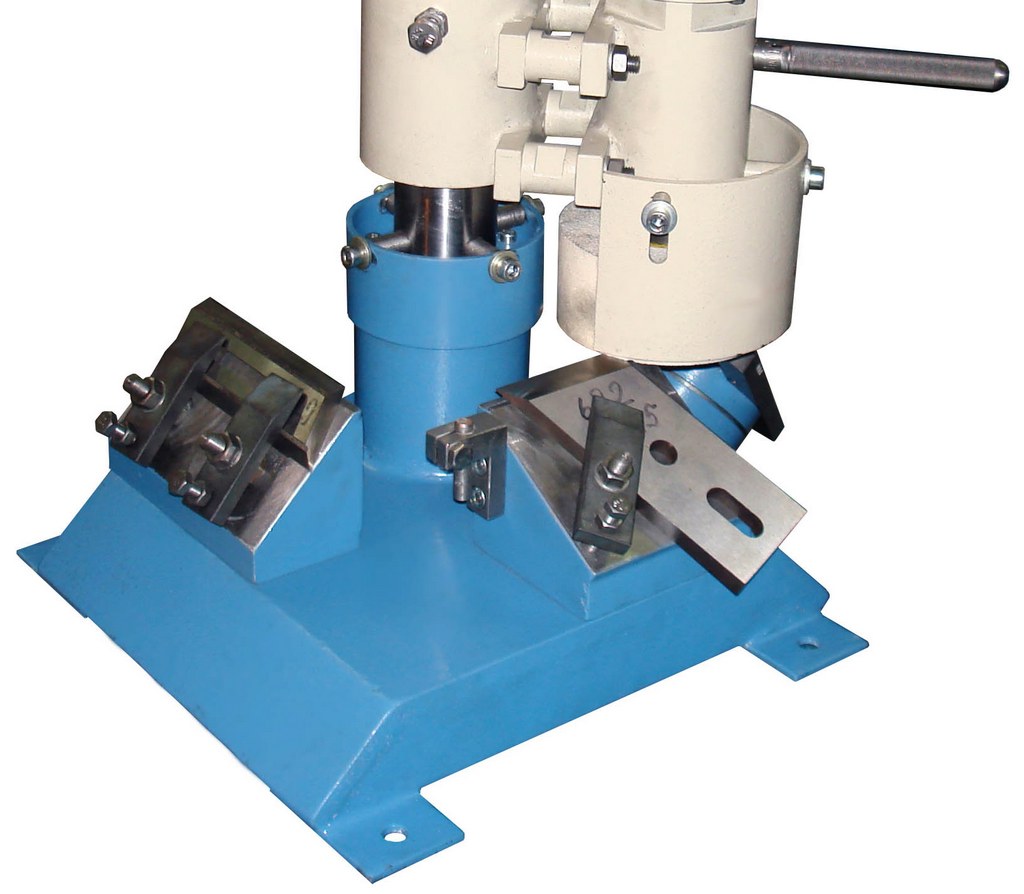

Радиусного ножа по задней грани	Радиусного ножа по передней грани	Строгального ножа по задней грани
