Станок для заточки плоских ножей с прямолинейной режущей кромкой. Модель ЗН-40

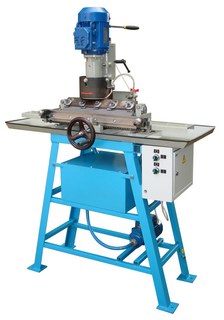

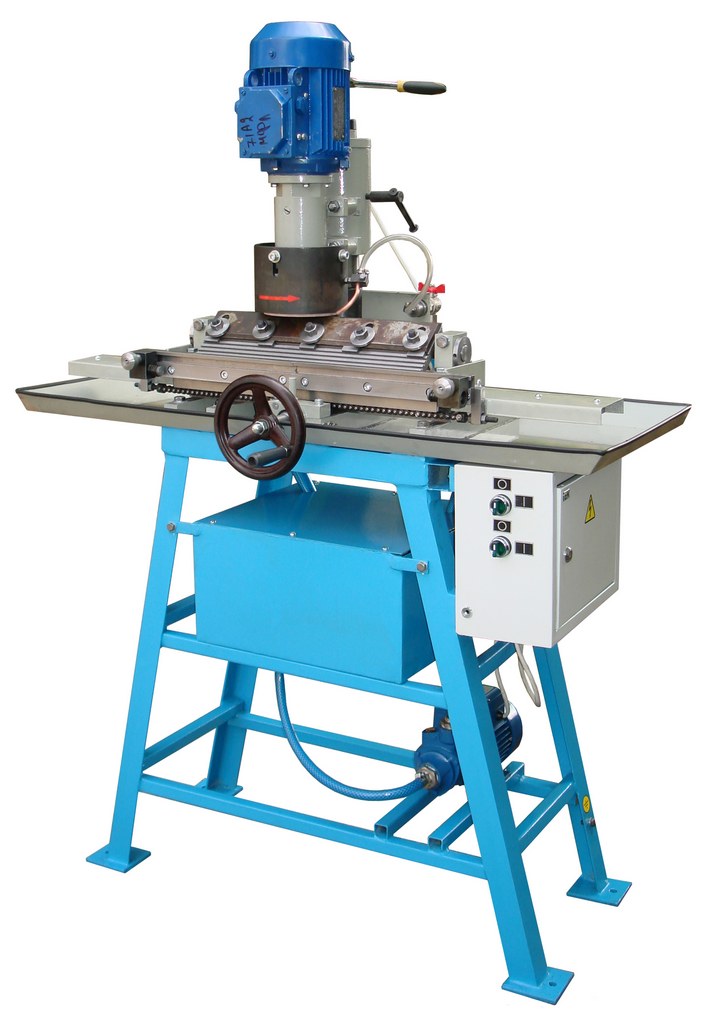

Станок ЗН-40

Предназначен для заточки плоских ножей с прямолинейной режущей кромкой по задней грани.

Стол для базирования ножей имеет ось поворота, благодаря чему угол заострения ножей может плавно изменяться в диапазоне 30…50°.

На станке применены цементированные направляющие, перемещение стола происходит по роликам, тем самым достигается точность и износостойкость.

Заточка производится с использованием СОЖ, благодаря чему исключаются прижоги на затачиваемом ноже.

На станке можно заточить строгальные ножи толщиной 3…4мм. комплектом по 4 штуки одновременно, тем самым повышается производительность и ножи получаются одинаковой ширины, устраняется дисбаланс при дальнейшей их установке в ножевой вал деревообрабатывающего станка..

Есть возможность заточить ножи толщиной 10…12мм. для рубительных машин комплектом по 2шт.

При установке алмазного заточного круга можно затачивать ножи с твёрдым сплавом.



Техническая характеристика

Наименование

Данные

Максимальная длина затачиваемых ножей, мм

410

Угол заострения ножа, град.

 30…50

Максимальная толщина затачивемого ножа, мм

24

Количество одновременно затачиваемых строгальных ножей     (толщина ножа 3…4мм)



4

Количество одновременно затачиваемых рубительных ножей     (толщина ножа до 12мм)



2

Максимальная ширина строгального ножа,  мм

40

Максимальная ширина рубительного ножа, мм

100

Диаметр заточного круга, мм

125

Номинальная окружная скорость заточного круга, м/c

18

Габаритные размеры, не более, мм:

длина х ширина х высота



1100х560х1470

Масса станка, не более, кг

80

Род тока питающей сети

переменный

трёхфазный

Номинальная частота тока, Гц

50

Номинальное напряжение, В.

380

Электродвигатель заточного круга:

номинальная мощность, кВт

синхронная частота вращения, об/мин.



0.75

3000

Электродвигатель насоса:

номинальная мощность, кВт

синхронная частота вращения, об/мин.

производительность, л/мин.



0.37

3000

35


Особенности конструкции станка


Станок ЗН-40

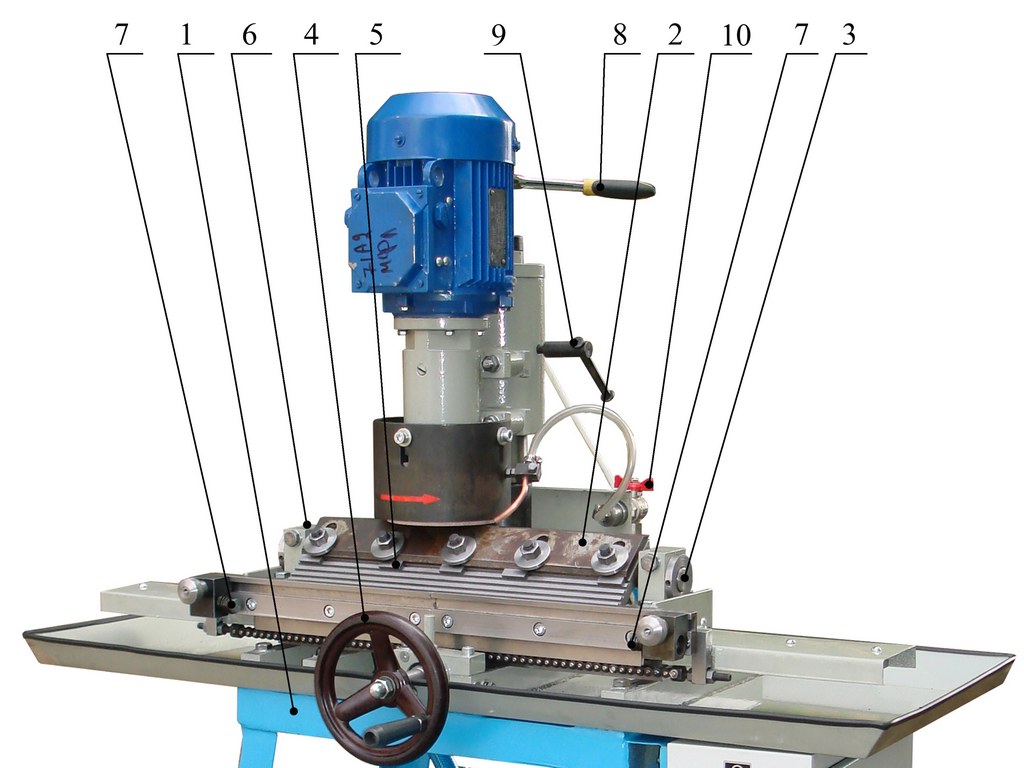

На раме станка 1 размещены: стол, механизм врезания со шпинделем, бачок с охлаждающей жидкостью и электроящик.

Стол станка служит для базирования ножей 2 и имеет ось поворота 3, благодаря чему угол заострения ножей может плавно изменяться в диапазоне 30…50˚. На станке применены цементированные направляющие, перемещение стола происходит с помощью цепной передачи и маховичка 4. Стол имеет продольные пазы, в которые вставляются упоры 5, в последние упирается задняя кромка затачиваемого ножа. В зависимости от ширины затачиваемых ножей ( и с учётом их уменьшения при переточке) упоры вставляются в один из трёх продольных пазов. На столе закреплён алмазный палец 6, который позволяет выправить заточной круг (устраняется торцевое биение нового заточного круга или засаливание круга, бывшего в работе). Подпружиненные ограничители хода 7 регулируют рабочий ход стола.

Механизм врезания. На вертикальной стойке, закреплённой на основании, вверх-вниз за счёт передачи винт-гайка и храповика 8 перемещается корпус с закрепленным на нём шпинделем. Фиксация корпуса при заточке осуществляется рукояткой 9. Для удобства установки ножей вся заточная головка имеет возможность отводиться из зоны заточки.

Шпиндель. Заточной круг вращается в радиально-упорных шарикоподшипниках. Вращение  от электродвигателя к заточному кругу передаётся через упругую муфту.

Кран 10 позволяет регулировать величину подачи СОЖ в зону заточки
