Станки ЗСТ-68 для заточки дисковых пил

Станок для заточки дисковых пил с пластинками из твёрдого сплава по передней и задней граням

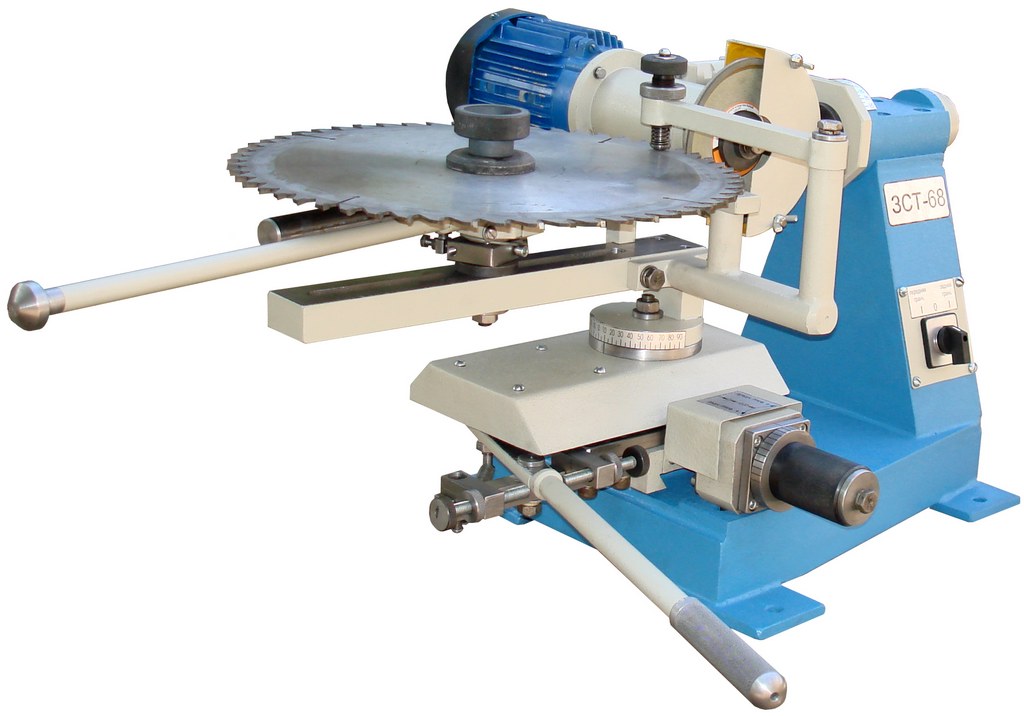

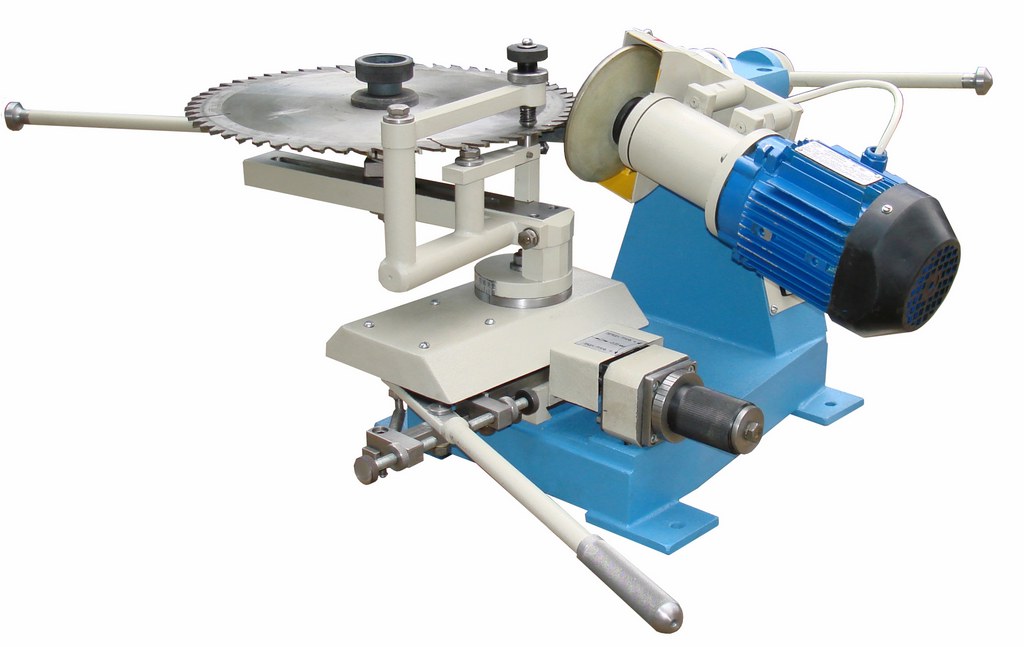

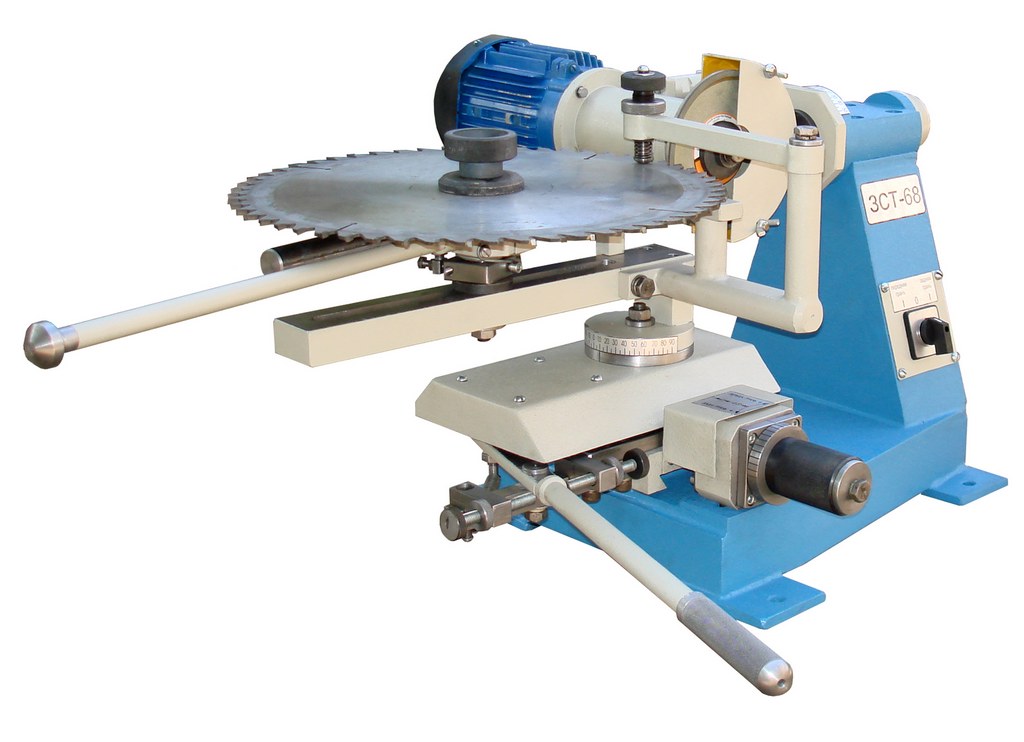

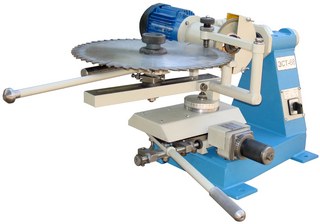

Модель ЗСТ-68  (базовое исполнение станка)

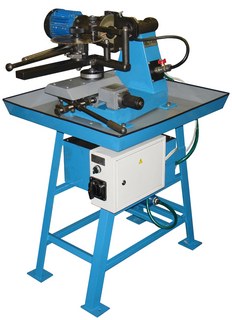

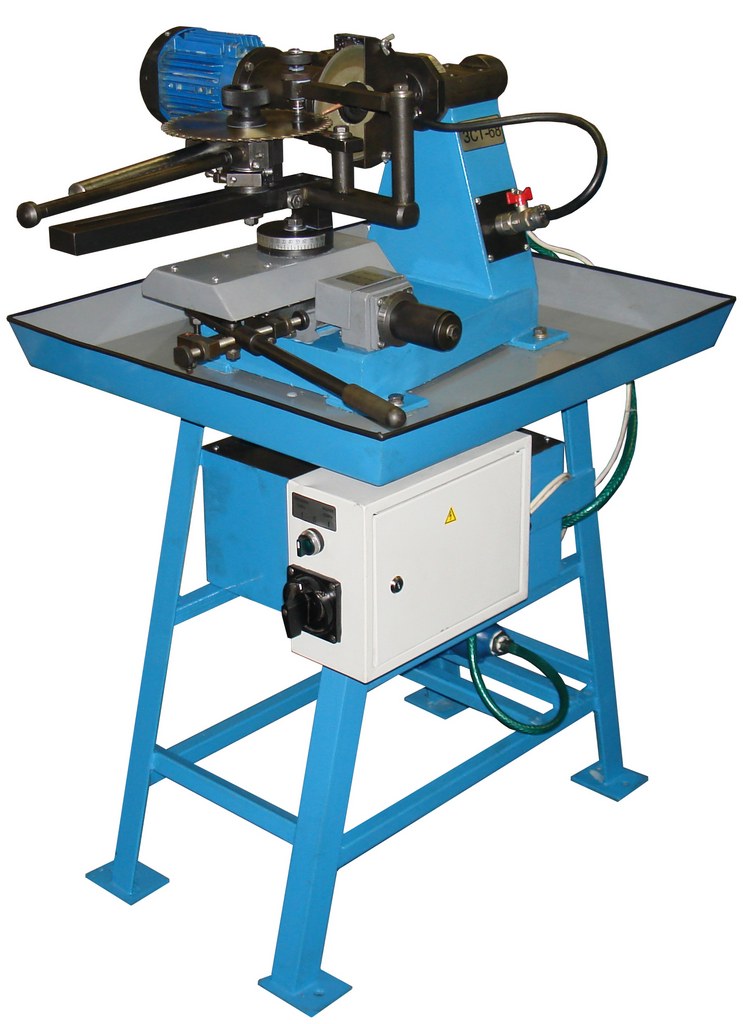

Модель ЗСТ-68-01 (исполнение станка на тумбе с системой подачи СОЖ)

Заточка по задней грани Модель ЗСТ-68-01 (исполнение станка на тумбе с системой подачи СОЖ)

Станки предназначены для заточки дисковых пил с твердосплавными пластинками по передней и задней поверхностям зуба пилы.

На станке можно заточить дисковые пилы (по массиву для продольного и поперечного пиления, ламинированным плитным материалам, цветным металлам и т.д), с прямыми, косыми и трапециевидными зубьями со стабильно высоким качеством заточки.

Обозначение

Наименование

Диаметр затачиваемых пил (фрез),  мм

Величина переднего угла, град.

Величина заднего угла, град

ЗСТ-68

Базовое исполнение станка

160…680

160…1000*

-10…+30

0…30

ЗСТ-68-01

Исполнение станка на тумбе с системой подачи СОЖ

160…680

160…1000*

-10…+30

0…30

ЗСТ-68.70.000

Узел для заточки фрез

100…220

0…30

0…30

* Спец. заказ.

Техническая характеристика

Наименование

Исполение станка

ЗСТ-68

ЗСТ-68-01

Диаметр затачиваемых пил, мм

160…680
90…160*
160…1000**

Номинальный посадочный диаметр затачиваемых пил, мм

32, 50,60, 70, 80***
20, 22, 30*

Шаг зубьев пил, мм

6…60

Передний угол зубьев пил, град

-10…+30

Задний угол зубьев пил, град

0…30

Наибольший угол косой заточки, град
  - по передней грани
  - по задней грани


30
45

Диаметр заточного круга, мм

150

Номинальная окружная скорость заточного круга, м/с

22

Габаритные размеры, не более, мм (длина х ширина х высота)

700х650х410

800х800х1200

Масса станка, не более, кг.

70

90

Род тока питающей сети

переменный трёхфазный

Номинальная частота тока, Гц

50

Номинальное напряжение, В

380

Электродвигатель привода:
номинальная мощность, кВт
синхронная частота вращения, об/мин.


0.37
3000

Электродвигатель насоса:
номинальная мощность, кВт
синхронная частота вращения, об/мин.
производительность, л/мин.


0.37
3000
35

*    По спец. заказу (Узел ЗСТ-68.65.000 «Приспособление для подрезных пил»)
**  По спец. заказу (Исполнение станка для заточки пил большого диаметра)
*** Уточняется при заказе.

Краткое описание

Предназначен для заточки дисковых пил с твердосплавными пластинками по передней и задней поверхностям зуба пилы.

На станке можно заточить дисковые пилы (по массиву для продольного и поперечного пиления, ламинированным плитным материалам, цветным металлам и т.д.),  с прямыми, косыми и трапециевидными зубьями со стабильно высоким качеством заточки. Позиционирование затачиваемого зуба пилы осуществляется с помощью толкателя за переднюю поверхность зуба до жёсткого упора, что гарантирует равномерную заточку и одинаковый съём металла с каждого зуба. Шаг толкателя регулируется в широком диапазоне в зависимости от диаметра пилы и количества зубьев. Величина съёма металла настраивается с помощью микрометрического винта врезания.

Подача пильного диска на заточной круг происходит прямолинейно с использованием прецизионных линейных подшипников, благодаря чему исключаются какие-либо отклонения в геометрии затачиваемого зуба. Фиксация пилы во время заточки осуществляется с помощью подпружиненного прижима, усилие зажима которого легко регулируется.

Заточку пил можно производить как с использованием СОЖ (комплектация станка ЗСТ-68-01), так и без использования СОЖ (базовая комплектация ЗСТ-68).

Процесс заточки происходит вручную попеременным перемещением двух рукояток:  подача на зуб полотна пилы и подача пильного диска на заточной круг.

Величина снимаемого слоя с твёрдосплавной пластинки регулируется поперечным перемещением суппорта с пильным диском, микрометрическим ходовым винтом, путём вращения рукоятки с лимбом.

Заточной круг вращается в радиально-упорных шарикоподшипниках от электродвигателя, через упругую муфту. Шпиндель может поворачиваться на оси влево-вправо относительно плоскости пилы для заточки на косую грань.

Пилы диаметром менее 160 мм затачиваются при помощи приспособления для подрезных пил ЗСТ-68.65.000 (поставляется по спец. заказу)

Усилие зажима должно быть отрегулировано таким образом, чтобы оно удерживало полотно пилы при заточке и позволяло перемещать его на шаг.

Конструкция станка отличается точностью и надёжностью в работе.

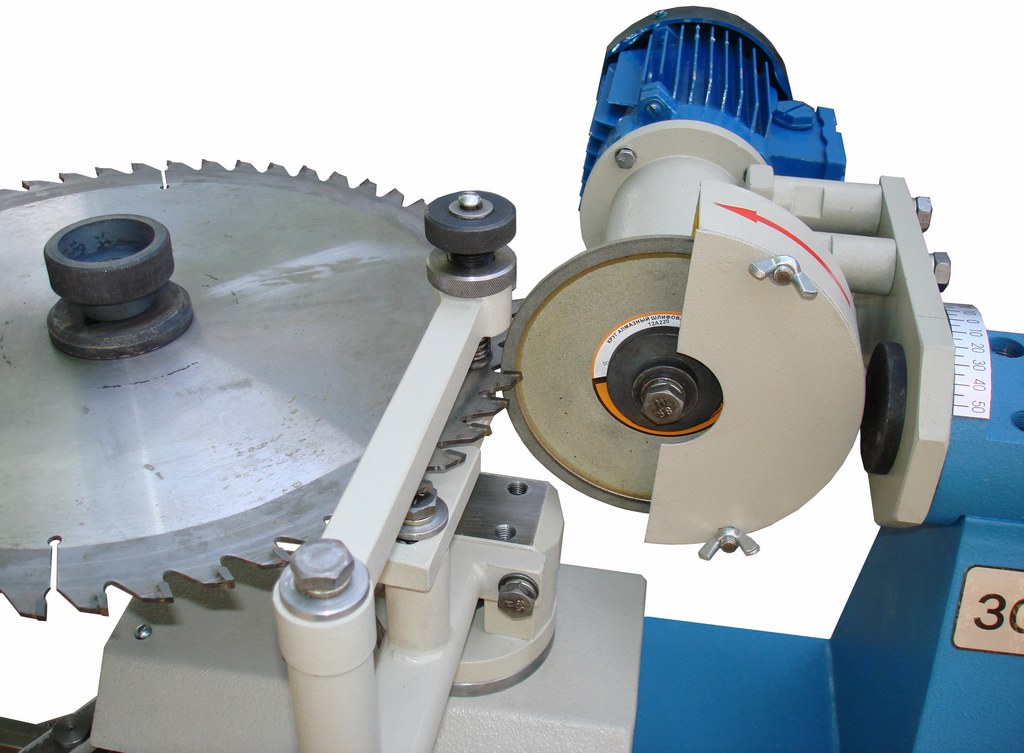

Заточка по передней грани

Заточка по передней грани Заточка по передней грани

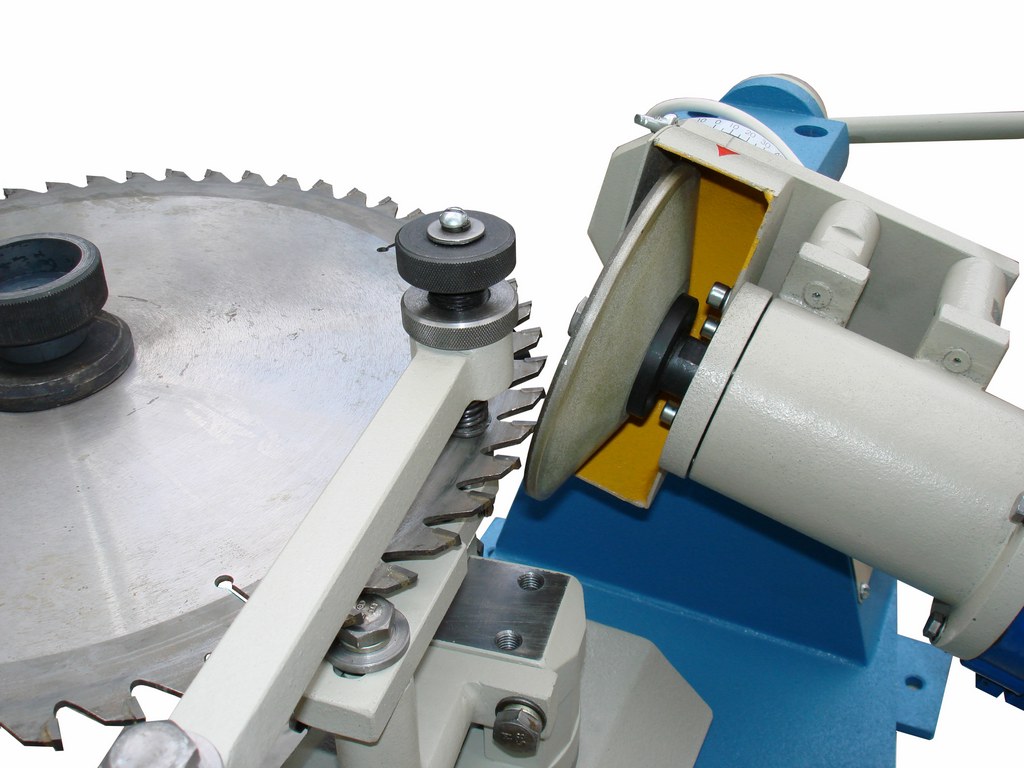

Заточка по задней грани

Заточка по задней грани Заточка по задней грани



«Узел для заточки фрез»  ЗСТ-68.70.000

«Узел для заточки фрез»  ЗСТ-68.70.000

Наименование

Данные

Диаметр затылованных и острозаточенных фрез, мм
наибольший
наименьший


220
100

Номинальный посадочный диаметр фрез, мм

32, 40, 50, 60*

Наибольшая ширина фрез, мм

40

Угол косой заточки, град.

±45

* Уточняется при заказе (спец.заказ)

Может комплектоваться  как станок для заточки фрез, так и дополнительно, как приспособление к станку для заточки дисковых пил.

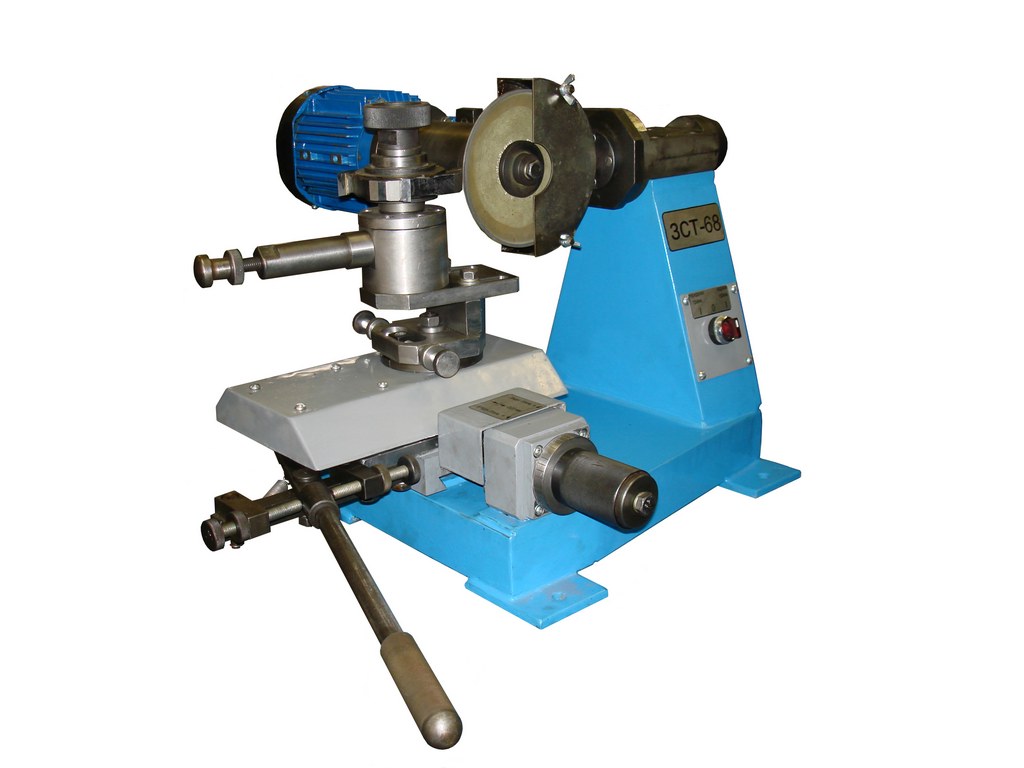

Общий вид станка ЗСТ-68 с установленным на него узлом для заточки фрез ЗСТ-68.70.000

Общий вид станка ЗСТ-68 с установленным на него узлом для заточки фрез ЗСТ-68.70.000

Предназначен для заточки  затылованных  фрез по передней грани, а так же острозаточенных фрез как по передней, так и по задней граням.



ВНИМАНИЕ! Для перенастройки станка с заточки дисковых пил на заточку фрез необходимо  снять кронштейн для базирования пил и вместо него на ось поворота установить узел для заточки фрез.



Установка затачиваемой фрезы.

Фреза насаживается на оправку Ø32мм со встроенным механизмом деления; если посадочный диаметр фрезы 40, 50, 60мм, то используются соответствующие переходные втулки.  Оставшееся пространство добирается втулками (фреза должна быть отцентрирована по высоте относительно горизонтальной оси заточного круга с помощью подбора втулок), фреза  затягивается рукояткой, проверяется совпадение  плоскости затачиваемой грани фрезы с рабочей поверхностью шлифовального круга.

Настройка заточной головки.

По шкале для установки наклона шлифовальной головки устанавливаем  необходимый угол заточки фрезы.

Заточка зубьев фрезы.

Включить привод заточного круга, надеть защитные очки. Заточка одного зуба фрезы осуществляется при возвратно-поступательном движении стола, после выведения фрезы из-под заточного круга вывести фиксатор из зацепления с делительным диском и повернуть фрезу на следующий зуб. При опускании рукоятки, пружина запирает фиксатор в гнездо делительного диска. Таким образом положение фрезы зафиксировано для заточки следующего зуба. Заточить все зубья фрезы. После окончания работы выключить привод заточного круга.
