Обозначение и наименование
|
Внешний вид детали
|

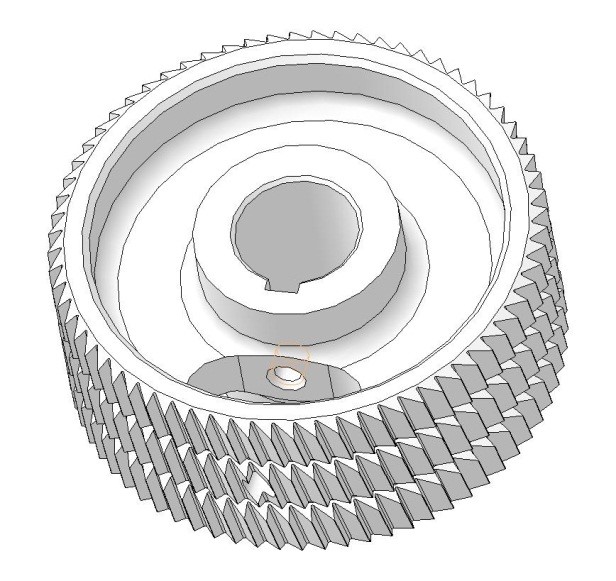

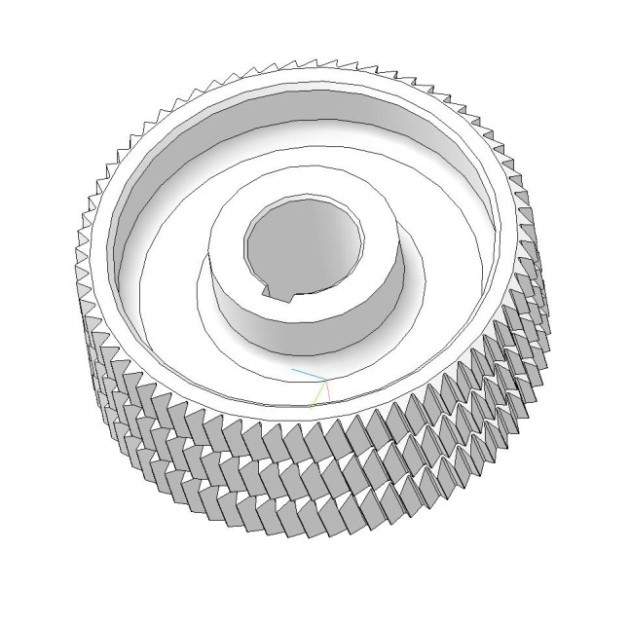

Winner 17.018 Ролик зубчатый
Ф120хф30х50, шпоночный паз – 8 мм.
Число зубьев – 58.
|
|
Winner 17.019Ролик зубчатый
Ф120хф30х50, шпоночный паз – 8 мм.
Крепление болтом М8х16.
Число зубьев – 58.
|
|

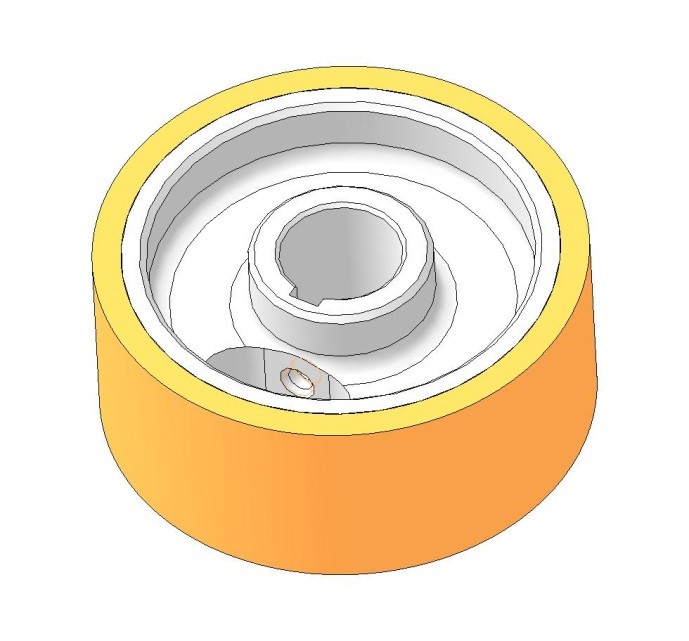

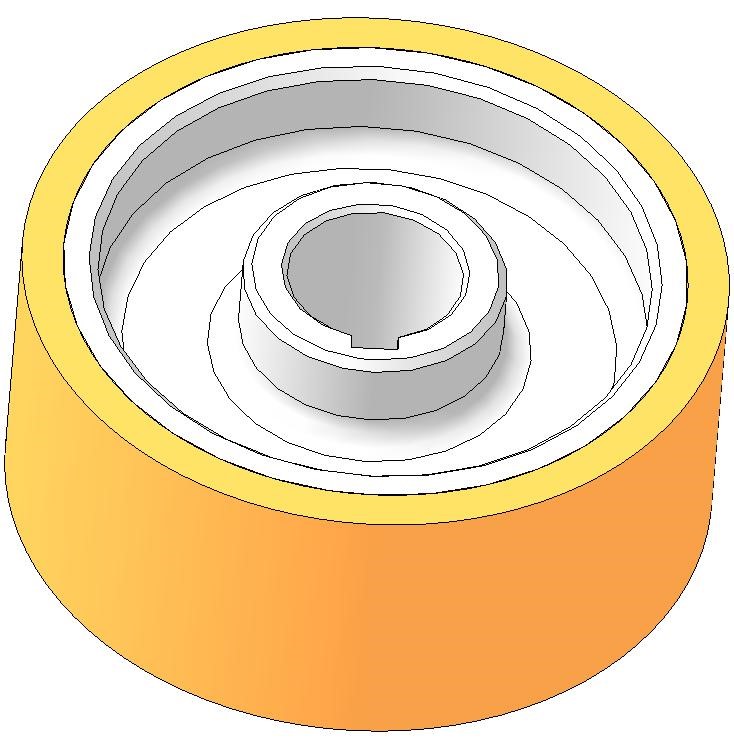

Winner.17.020 Ролик полиуретановый
Ф120хф30х50, шпоночный паз – 8 мм.
|
![](uploads/images/stanki4storon/thumb_3.jpg) |

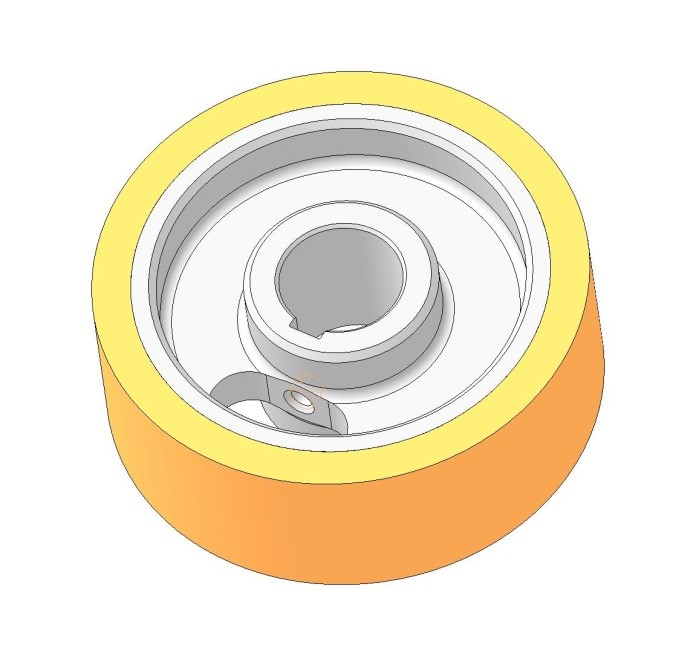

Winner.17.020-01Ролик полиуретановый
Ф120хф30х50, шпоночный паз – 8 мм.
Крепление болтом М8х16.
|
|

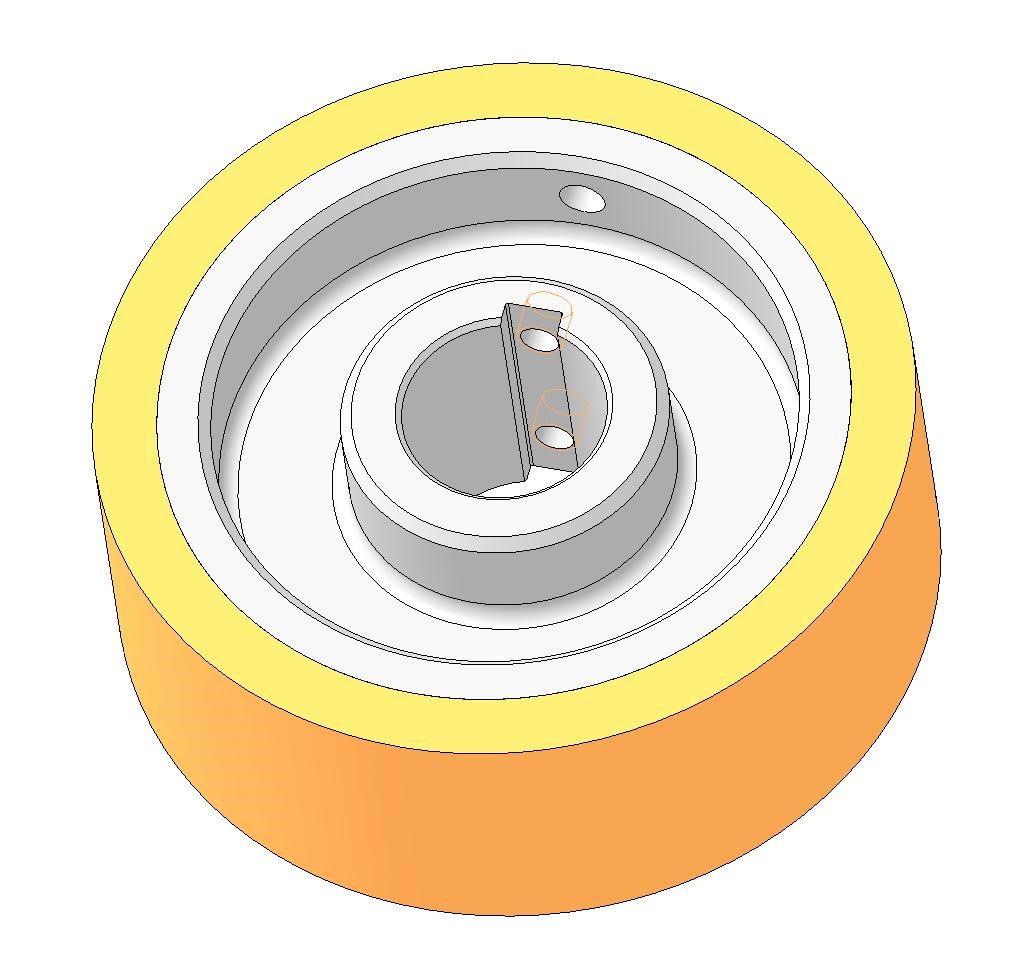

Beaver.17.020 Ролик полиуретановый
Ф140хф35х50, шпоночный паз – 10 мм.
Крепление двумя болтами М8х16.
|
|
Beaver.17.030 Ролик полиуретановый
Ф140хф35х50, шпоночный паз – 10 мм.
Крепление болтом М8х16.
|
|

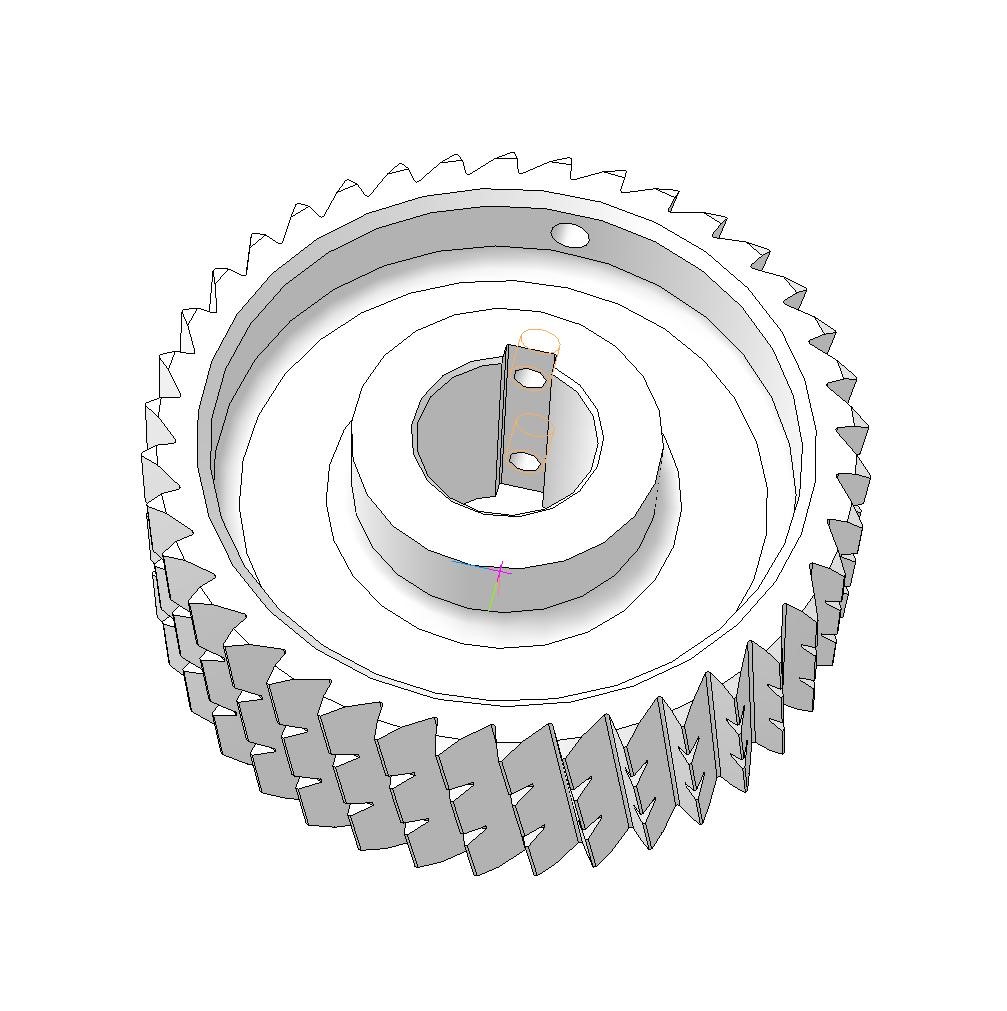

Beaver.17.018 Ролик зубчатый
Ф140хф35х50, шпоночный паз – 10 мм.
Крепление двумя болтами М8х16.
Число зубьев – 40
|
|
Beaver.17.018-01 Ролик зубчатый
Ф140хф35х50, шпоночный паз – 10 мм.
Крепление двумя болтами М8х16.
Число зубьев –68
|
|

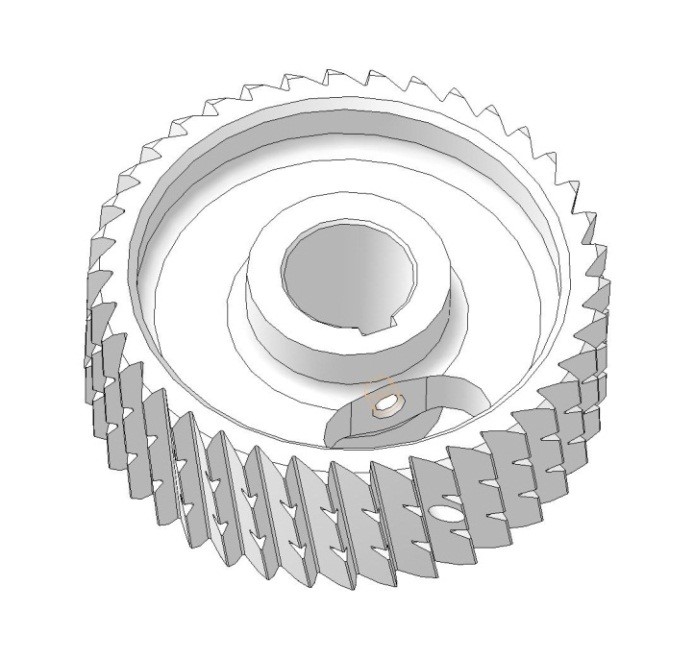

Beaver.17.019 Ролик зубчатый
Ф140хф35х50, шпоночный паз – 10 мм.
Крепление болтом М8х16.
Число зубьев – 40
|
|
Beaver.17.019-01 Ролик зубчатый
Ф140хф35х50, шпоночный паз – 10 мм.
Крепление болтом М8х16.
Число зубьев – 68
|
|

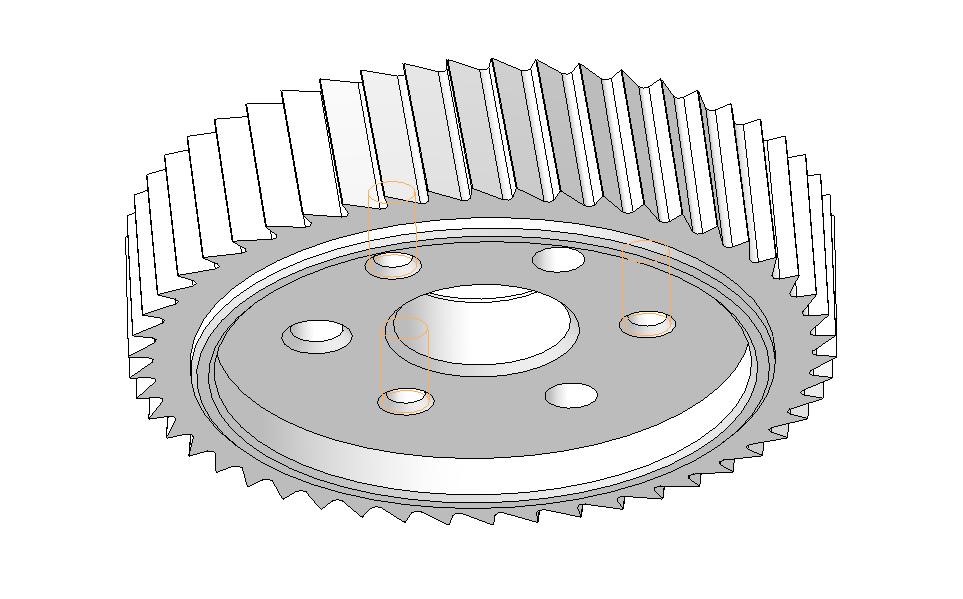

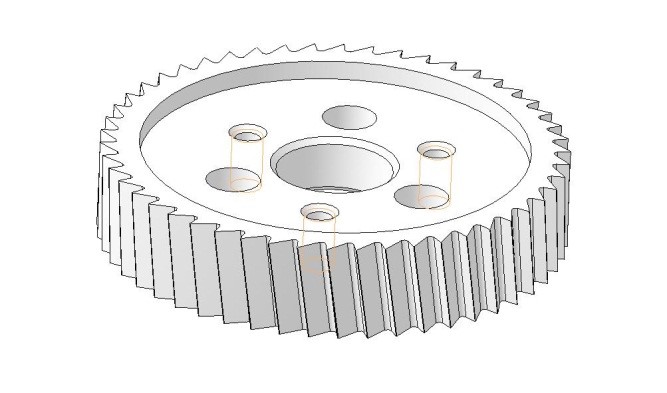

V-Hold.17.011 Ролик зубчатый дополнительный
Ф120хф30х25(28)
Крепление штатными винтами.
Число зубьев – 58.
|
![](uploads/images/stanki4storon/thumb_11.jpg) ![](uploads/images/stanki4storon/thumb_12.jpg) |

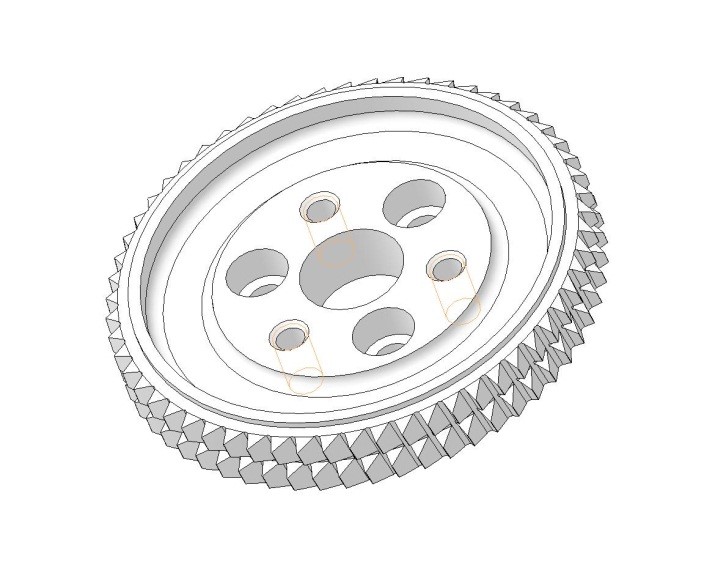

G240P.17.011 Ролик зубчатый дополнительный
Ф140хф30х20(25).
Крепление штатными винтами.
Число зубьев – 68.
|
|

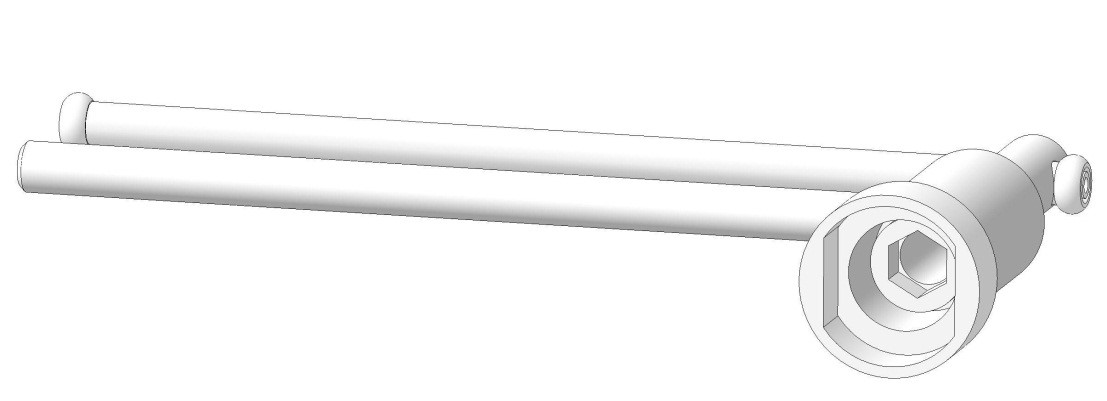

ИП.16.000.-03 Ключ для станка Бивер.
Сопрягаемые детали: круглая гайка с лысками в размер 50 и шестигранный торец вала в размер 22.
|
|

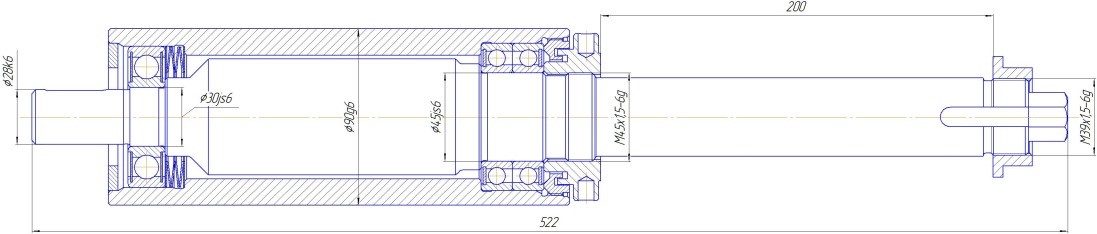

ШУ 000 СБUNIMAT 17 Шпиндель
|
![](uploads/images/stanki4storon/thumb_15.jpg) |

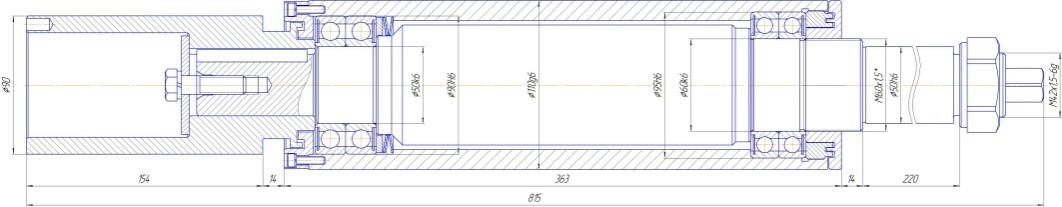

ШУ LMC 623C.03.000
Шпиндель
|
![](uploads/images/stanki4storon/thumb_16.jpg) |

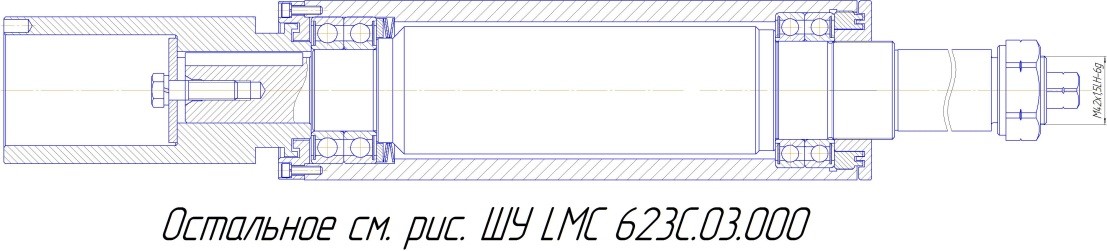

ШУ LMC 623C.04.000
Шпиндель
|
![](uploads/images/stanki4storon/thumb_17.jpg) |

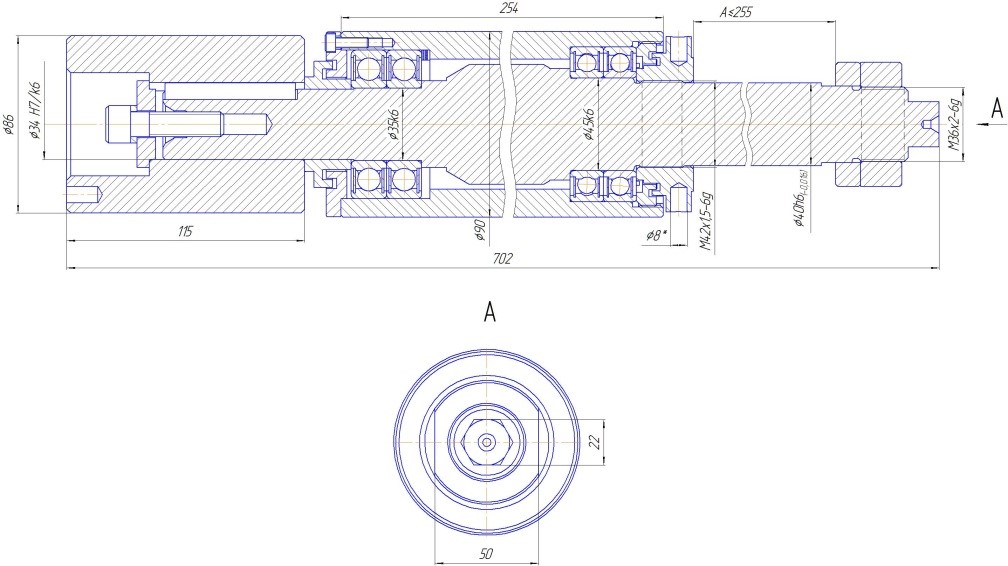

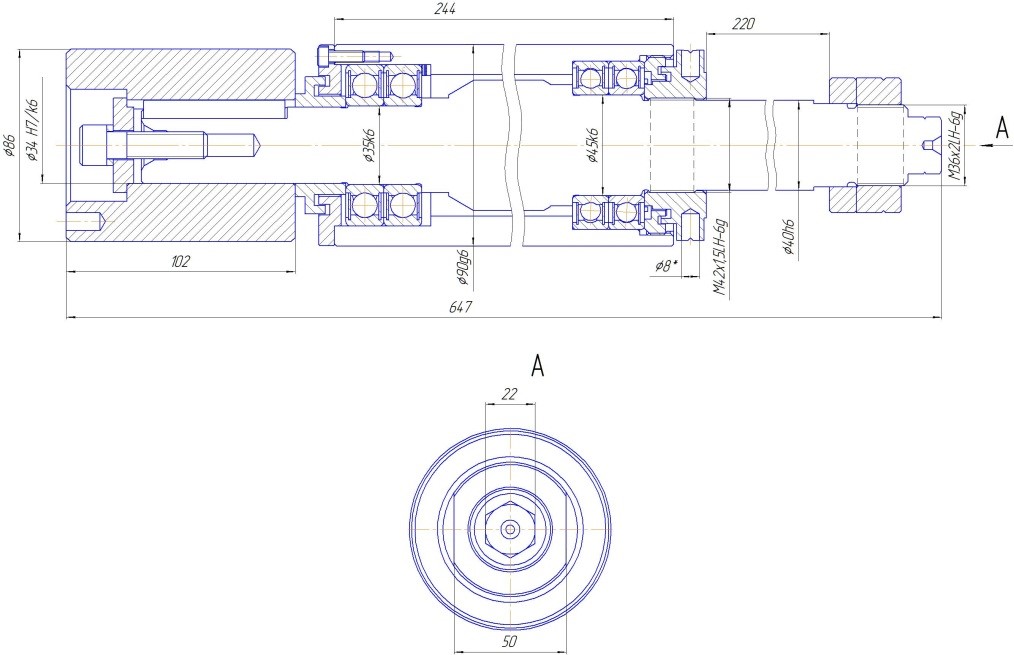

ШУ.БИВЕР.523.000-00 Шпиндель верхний
|
![](uploads/images/stanki4storon/thumb_18.jpg) |

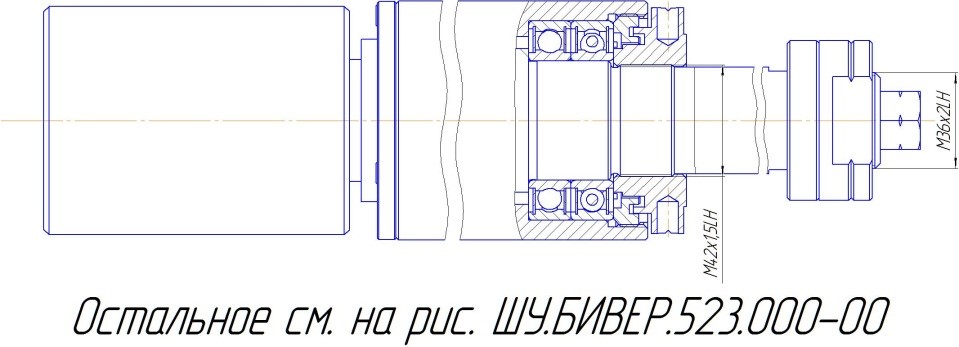

ШУ.БИВЕР.523.000-01 Шпиндель калевочный
|
![](uploads/images/stanki4storon/thumb_19.jpg) |
ШУ.БИВЕР.523.000-02 Шпиндель нижний
|
![](uploads/images/stanki4storon/thumb_20.jpg) |

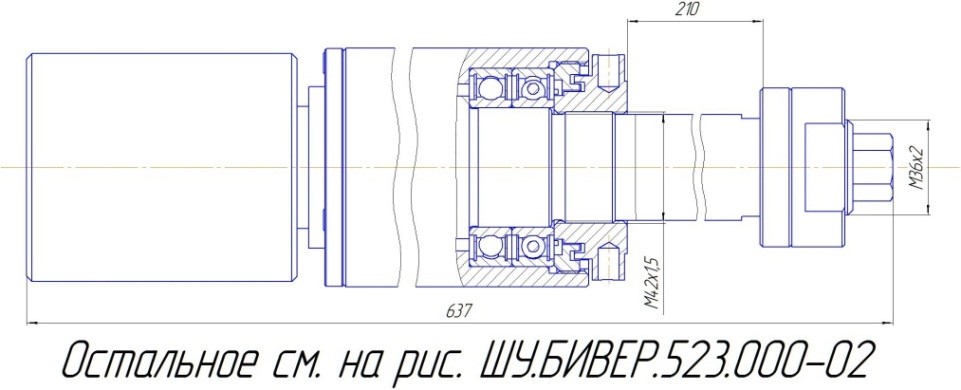

ШУ.БИВЕР.523.000-03 Шпиндель верхний
|
![](uploads/images/stanki4storon/thumb_21.jpg) |
