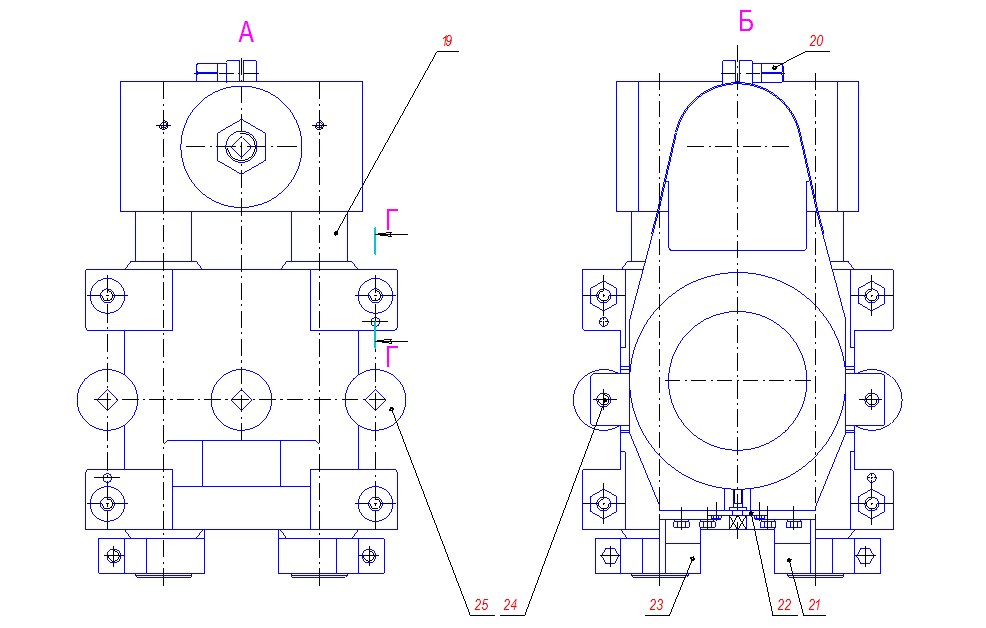

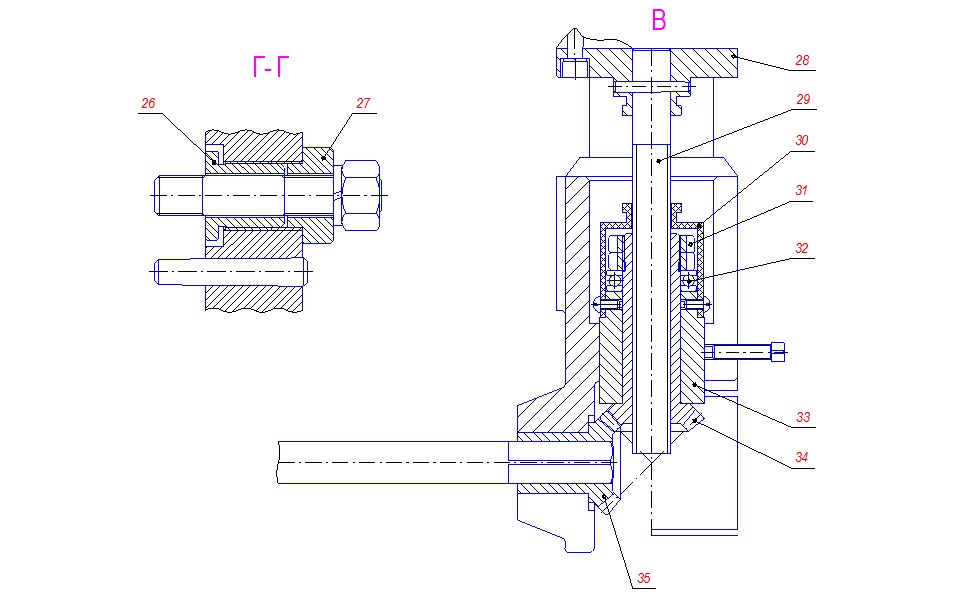

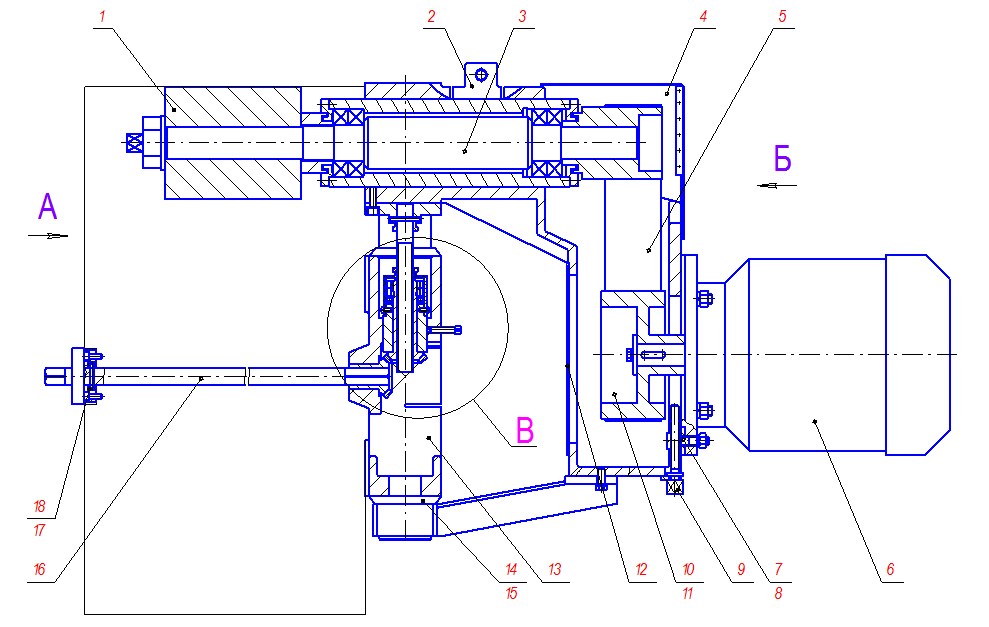

Суппорт нижний станка С16-42 (Рис. 18, 19, 20)

Таблица 11

№ позиции

Обозначение

Наименование

1.

ИП.30.000-06

Фреза

2.

С16-42.02.001

Подвеска

3.

С16-42.10.000-03

Шпиндель

4.

С16-42.02.040

Ограждение

5.

Ремень плоский приводной тип 15NN/TA 20х900         СП «Плосремсервис»

6.

С16-42.05.020

Электродвигатель

7.

С16-42.03.028

Стойка

8.

С16-42.05.014

Кольцо

9.

С16-42.03.027

Винт

10.

С16-42.05.005

Шкив

11.

С16-42.05.029

Шайба

12.

С16-42.05.018

Щиток

13.

С16-42.05.006

Плита

14.

С25-4А.13.021

Фланец

15.

Кольцо СП81-64-6,0 ГОСТ 6308-71 ОСТ2 А51-1-72

16.

С16-42.05.016

Вал

17.

С16-42.05.024

Фланец

18.

С16-42.05.023

Кольцо

19.

С16-42.02.021

Скалка

20.

С16-42.05.031

Винт

21.

С16-42.02.010-01

Кронштейн

22.

С16-42.05.033

Планка

23.

С16-42.02.010

Кронштейн

24.

С16-42.05.015

Винт

25.

С16-42.05.032

Лимб

26.

С25-5А.12.017

Футорка

27.

С25-5А.12.018

Втулка

28.

С25-5А.12.013

Фланец

29.

С25-5А.12.014-03

Винт

30.

С16-42.05.034

Колпачок

31.

С25-5А.12.022

Гайка

32.

Подшипник 8106 ГОСТ 7872-89

33.

С16-42.05.017

Втулка

34.

С16-42.05.012

Шестерня

35.

С16-42.05.011

Шестерня
