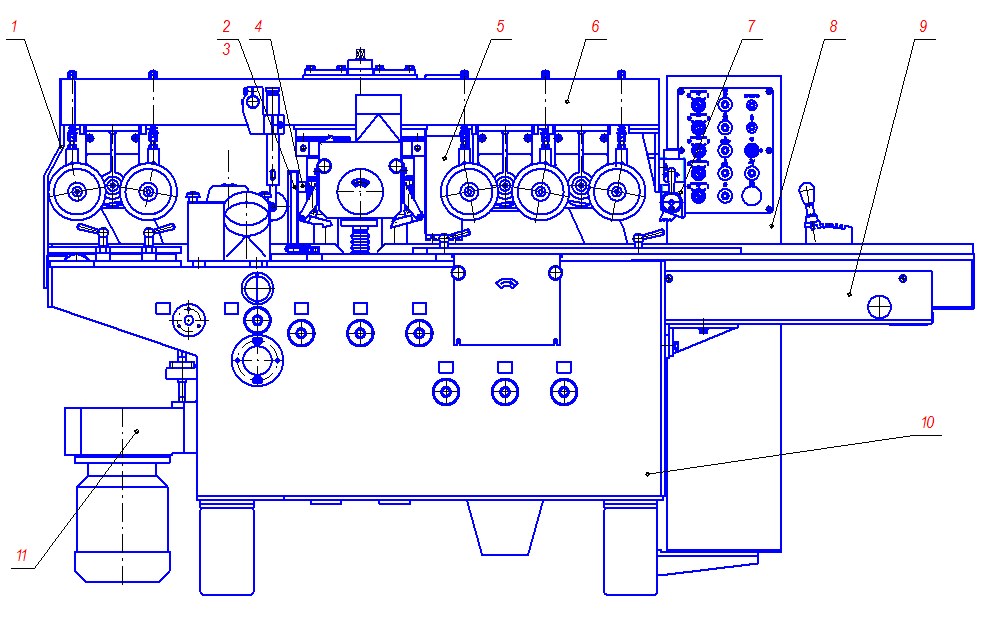

1*.

С16-42.00.016

Опора транспортная

рис. 1

2.

С16-42.00.004

Стойка

рис. 1

3.

С16-42.00.005

Линейка

рис. 1

4.

С16-42.00.006

Указатель

рис. 1

5.

С16-42.00.012

Стойка

рис. 1

6.

С16-42.07.000

Механизм подачи

рис. 4, рис. 5, рис. 6

7.

С16-42.16.000

Когтевая защита

рис. 7

8.

С25-4А.69.000-04

Электрошкаф

рис. 8, рис. 9, рис. 10

9.

С16-42.28.000

Стол передний

рис. 11

10.

С16-42.11.000-01

Станина

рис. 12, рис. 13

11.

С16-42.03.000

Суппорты вертикальные

рис. 14, рис. 15

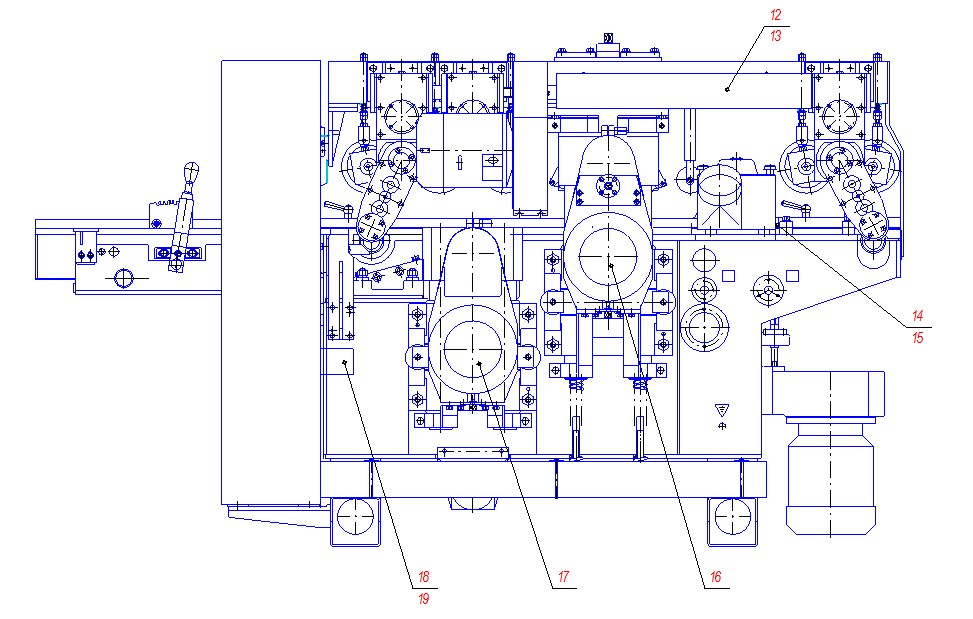

12.

С16-42.00.002

Щиток

рис. 2

13.

С16-42.00.003

Кронштейн

рис. 2

14.

С16-42.00.013

Линейка

рис. 2

15.

С16-42.00.014

Указатель

рис. 2

16.

С16-42.05.000

Суппорт верхний

рис. 16, рис. 17

17.

С16-42.02.000

Суппорт нижний

рис. 18, рис. 19, рис. 20

18.

С16-42.00.009-01

Уголок

рис. 2

19.

С16-42.00.011

Прокладка

рис. 2

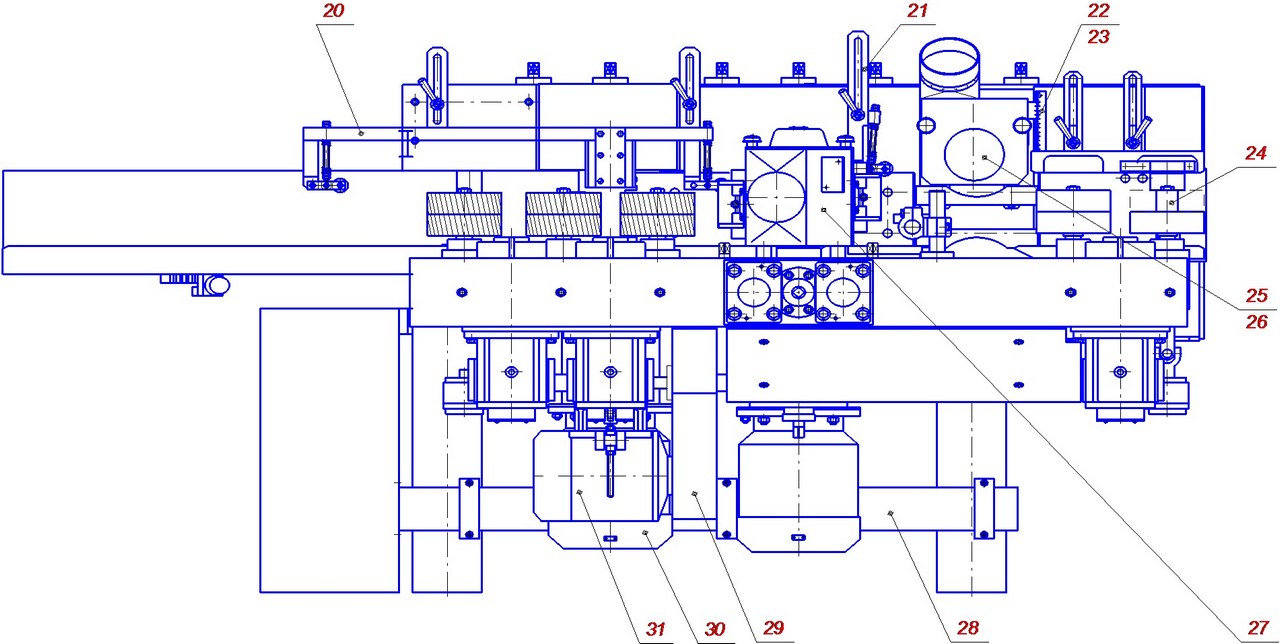

20.

С16-42.20.1.000

Блок боковых прижимов

рис. 21

21.

С16-42.19.1.000

Прижим

рис. 22

22.

С16-42.00.007

Линейка

рис. 3

23.

С16-42.00.008

Указатель

рис. 3

24.

С16-1А.00.028

Втулка

рис. 3

25.

С16-42.10.000-01

Шпиндель левый

рис. 23

26.

С16-42.10.000-02

Шпиндель правый

рис. 24

27.

С16-42.10.000

Шпиндель верхний

рис. 24

28.

С16-42.67.000

Трубопровод

рис. 3

29.

С16-42.00.020

Ограждение

рис. 3

30.

С16-42.10.000-03

Шпиндель нижний

рис. 23

31.

С16-42.08.000

Привод подачи

рис. 25

 Комплект инструмента и принадлежностей
ИП.00.000

ИП.01.000

Оправка

рис. 26

ИП.02.000

Оправка

рис. 27

ИП.11.000

Приспособление для снятия фрез

рис. 28

ИП.15.000

Ключ

рис. 29

ИП.17.000

Ключ

рис. 30

ИП.18.000

Рукоятка

рис. 31

ИП.20.000

Приспособление для установки ножей сборных фрез

рис. 32

ИП.00.001

Ключ

рис. 33
