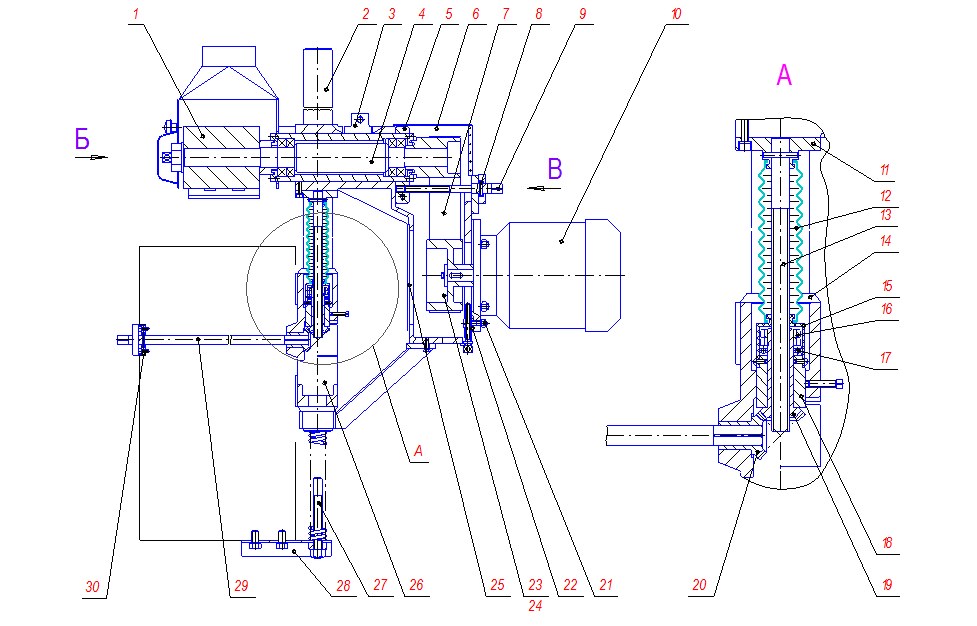

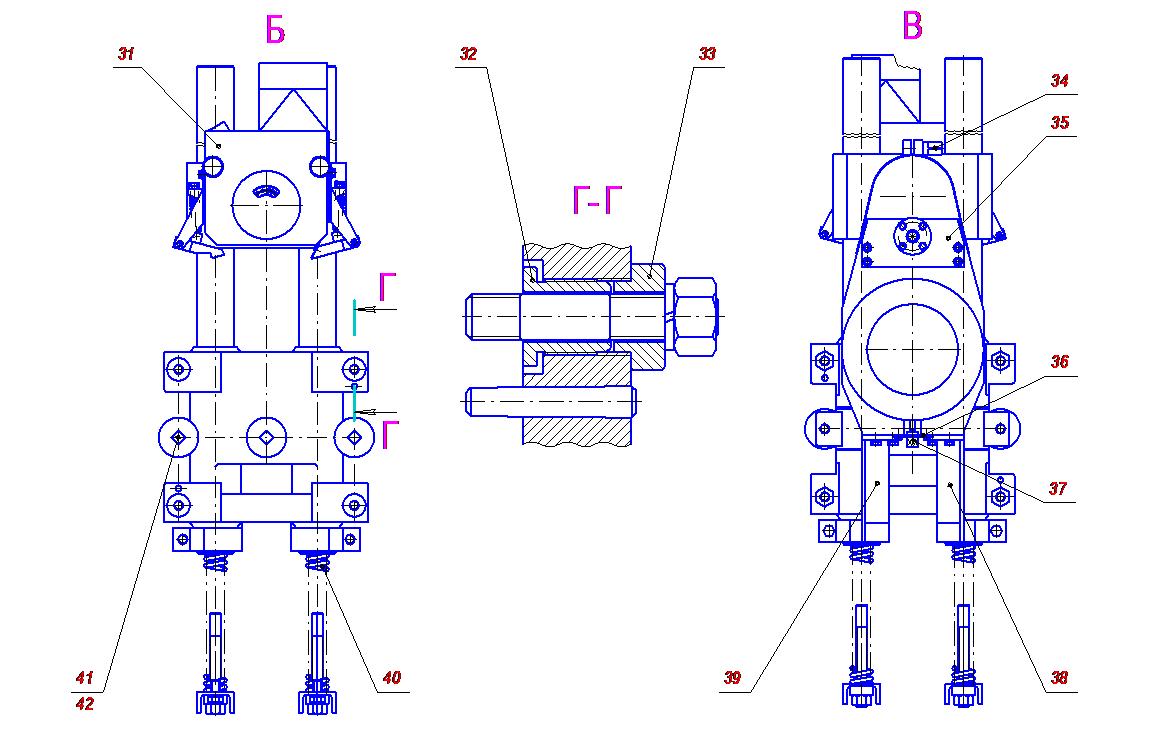

Суппорт верхний станка С16-42 (Рис. 16, 17)

Таблица 10

№ позиции

Обозначение

Наименование

1.

ИП.30.000-06

Фреза

2.

С16-42.05.021

Скалка

3.

С16-42.05.001

Подвеска

4.

С16-42.10.000

Шпиндель

5.

С16-42.05.004

Кронштейн

6.

С16-42.05.040

Ограждение

7.

Ремень плоский приводной тип 15NN/TA 20 х 900       СП «Плосремсервис»

8.

С16-42.05.023

Кольцо

9.

С16-42.05.025

Винт

10.

С16-42.05.020

Электродвигатель

11.

С25-5А.12.013

Фланец

12.

С16-3.23.018

Рукав

13.

С25-5А.12.014-02

Винт

14.

С25-4А.13.021

Фланец

15.

С16-42.05.034

Колпачок

16.

С25-5А.12.022

Гайка

17.

Подшипник 8106 ГОСТ 7872-89

18.

С16-42.05.017

Втулка

19.

С16-42.05.012

Шестерня

20.

С16-42.05.011

Шестерня

21.

С16-42.03.028

Стойка

22.

С16-42.05.014

Кольцо

23.

С16-42.05.005

Шкив

24.

С16-42.05.029

Шайба

25.

С16-42.05.018

Щиток

26.

С16-42.05.006

Плита

27.

С16-42.05.027

Стержень

28.

С16-42.05.030

Кронштейн

29.

С16-42.05.016

Вал

30.

С16-42.05.024

Фланец

31.

С16-42.05.100

Ограждение

32.

С25-5А.12.017

Футорка

33.

С25-5А.12.018

Втулка

34.

С16-42.05.031

Винт

35.

С16-42.05.022

Пластина

36.

С16-42.05.033

Планка

37.

С16-42.03.027

Винт

38.

С16-42.05.010-01

Кронштейн

39.

С16-42.05.010

Кронштейн

40.

УД.001-48

Пружина

41.

С16-42.05.015

Винт

42.

С16-42.05.032

Лимб
