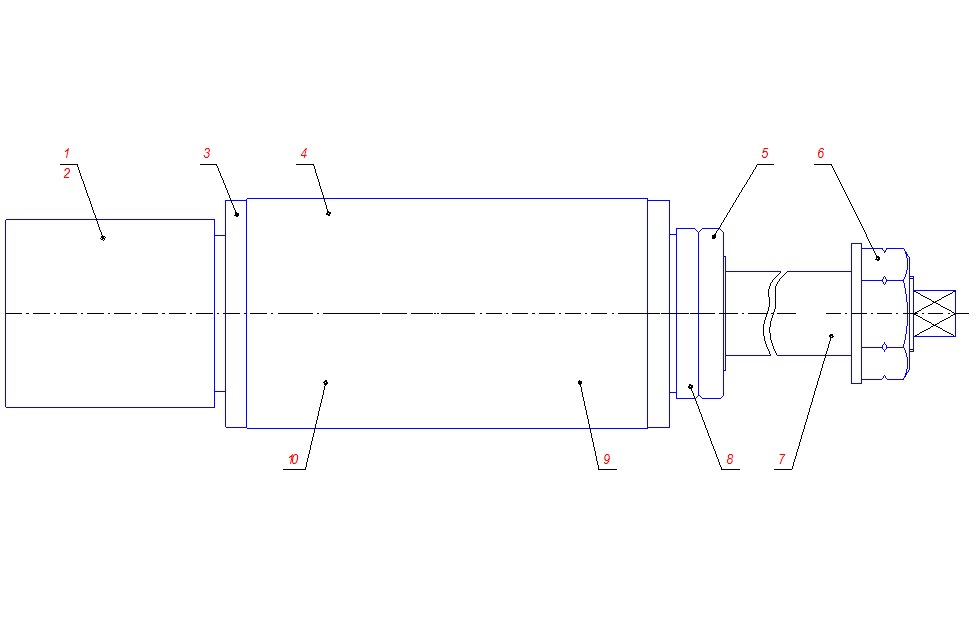

Шпиндель нижний С16-42.10.000-03 станка С16-42 (Рис. 23)

Таблица 17

№ позиции	Обозначение	Наименование
1.	С16-42.10.005	Шкив
2.	С16-1А.12.054	Шайба
3.	С16-42.10.004	Фланец
4.	С16-42.10.001	Гильза
5.	С16-42.10.008-01	Контргайка
6.	С16-42.10.006-01	Гайка
7.	С16-42.10.002-03	Шпиндель
8.	С16-42.10.007-01А	Гайка
9.	Подшипник В7209С.ТРА.P5Q5.DBUY1/KE (5-236209КЕУ1Ш2) ГОСТ 832-78
10.	Подшипник 6209.Р5Q5 ГОСТ 8338-75 (5-209АШ2)
